Vodafone-Sender - Station Engelskirchen-Bellingroth, Hohe Warte

Quellen: Pattrick Breloehr


Senderdaten:

Standort-Id: DXB526
Standort: Hohe Warte, 51766 Engelskirchen-Bellingroth


Auf der Hohen Warte am WDR-Sendemast hat sich in letzter Zeit Einiges getan. Es folgt eine Beschreibung, was nun von dort alles sendet, den Bildern folgend von oben nach unten.

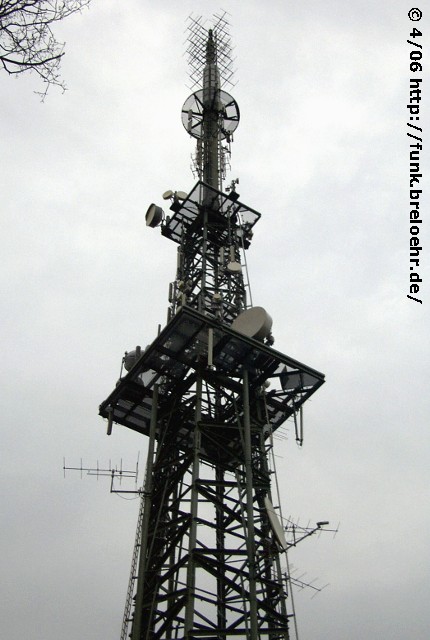

DXBB13 - Funkturm Übersicht 1

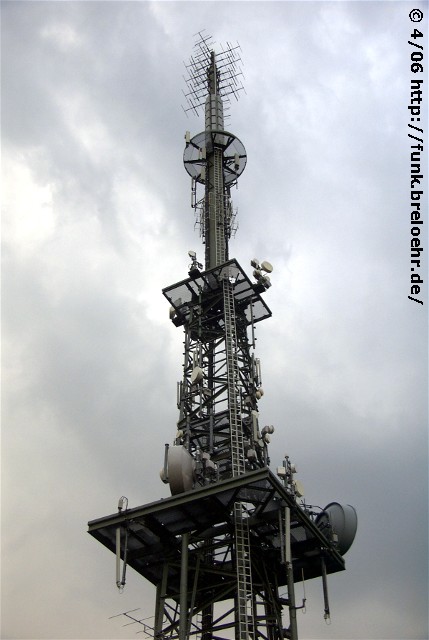

DXBB13 - Funkturm Übersicht 2
Nächstes Bild (von 2002) und übernächstes Bild (2006):
- UKW-Sender WDR2
- DVB-T-Sender
- Vodafone GSM A-Sektor Südost (1 Panel)
Der Vodafone-A-Sektor ist von der Mastspitze herunter auf die obere Plattform gewandert, dafür sind die UKW-Antennen ganz nach oben gerutscht. Anstelle der alten VHF-Antennen (ARD-Umsetzer, demontiert) wurde somit Platz für die DVB-T-Antennen geschaffen.

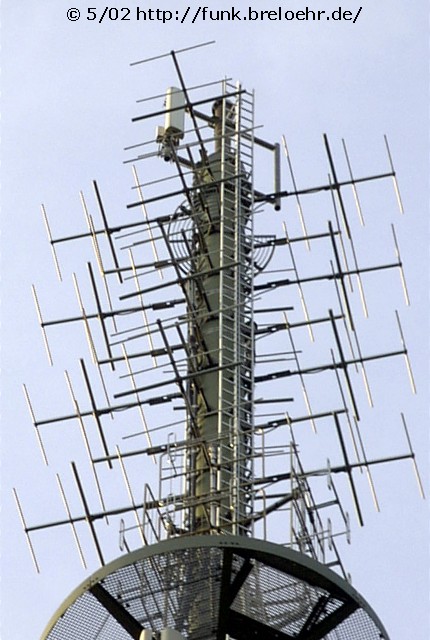

DXBB13 - Turmspitze 2002

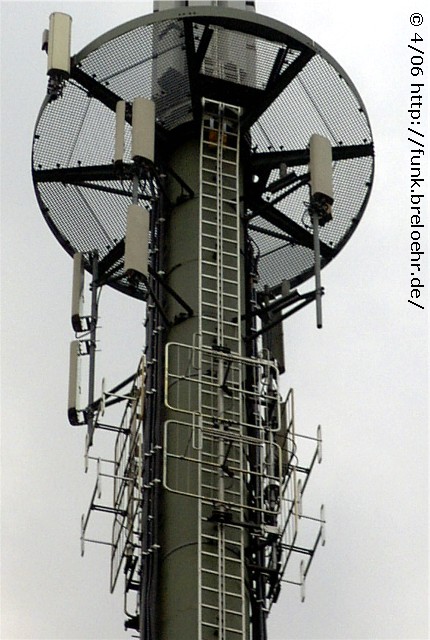

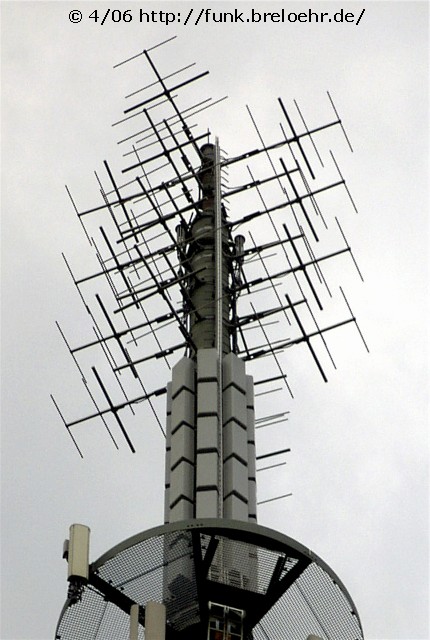

DXBB13 - Turmspitze 2006
- nochmal der Vodafone-A-Sektor (s.oben)
- T-Mobile GSM 3 Sektoren 20°/140°/260° (3 Panels je Sektor)
- DAB-Sender
Die DAB-Antennen sind nun auch etwas höher montiert worden, an dieser Stelle waren ganz früher mal die C-Netz-Antennen. T-Mobile unverändert.

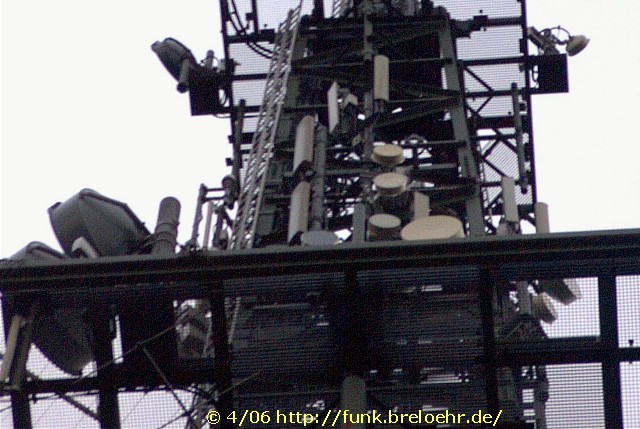

DXBB13 - Unterhalb Turmspitze 2006
Nächstes Bild (von 2002) und übernächsten zwei Bilder (2006):
- E-Plus GSM 2 Sektoren 90°/270° (2 Panels je Sektor)
- E-Plus UMTS 3 Sektoren 0°/90°/270°
- o2 GSM 2 Sektoren 120°/260° (1 Panel je Sektor) Die UHF-Antennen des Fernsehumsetzers (4 Richtungen, 2 Ant.je Richtung) wurden demontiert.
Etwa in der Mitte zwischen den beiden Plattformen befinden sich die 2*2 E-Plus GSM-Antennen (die des 90°-Sektors mit Bügel), in gleicher Höhe wurden auch die 3 UMTS-Antennen montiert. Die Node B von E-Plus ist aber noch nicht vorhanden, die Kabel enden unten am Sockel. o2 unverändert, die Antennen befinden sich direkt über der unteren Plattform.

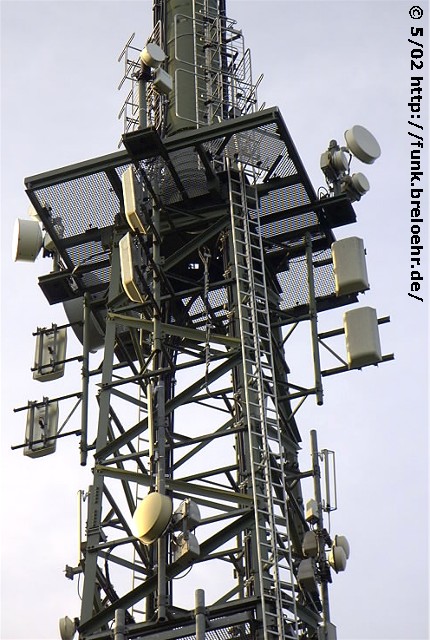

DXBB13 - Mittelteil 2002

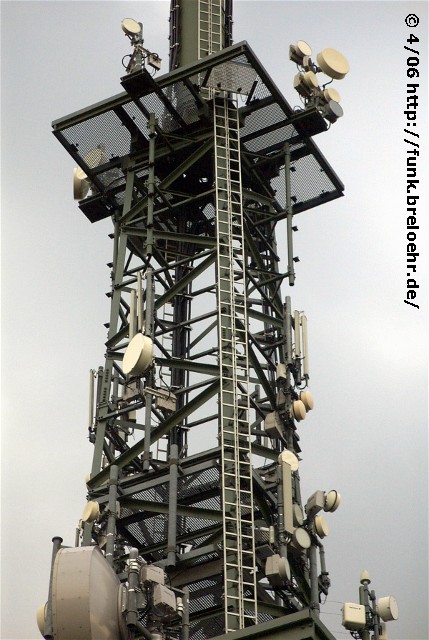

DXBB13 - Mittelteil 2006

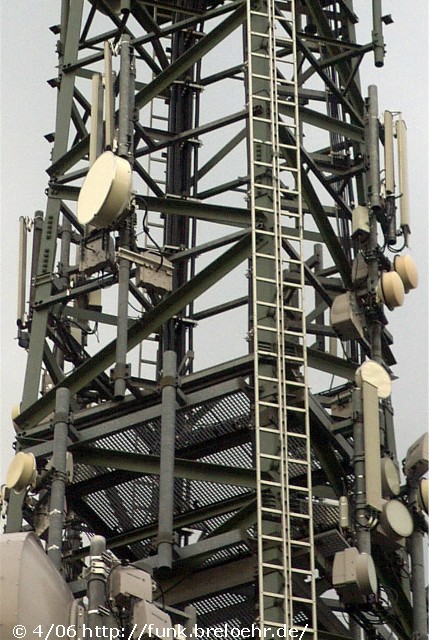

DXBB13 - Mittelteil 2006 Detail
- Vodafone UMTS 3 Sektoren 0°/120°/240° (1 Panel je Sektor) neu unterhalb der unteren Plattform.
DXBB13 - Untere Plattform 2006
Nächstes Bild (von 2002) und übernächstes Bild (2006):
- E-Plus GSM 1 Sektor 350° (1 Panel)
- Vodafone GSM B-Sektor Nordwest (2 Panels)
- o2 GSM 1 Sektor 0° (1 Panel)
Auf der nach Ründeroth zeigenden Seite des Turms haben diese 3 Betreiber jeweils den entsprechenden GSM-Sektor niedriger montiert als die übrigen Antennen.
Vodafone (über der Plattform) und o2 (darunter) sind unverändert, E-Plus hat hier eine neue Zelle in Betrieb genommen (auf dem aktuellen Bild die helle Antenne in der Bildmitte).
DXBB13 - Installation an unterer Plattform 2002

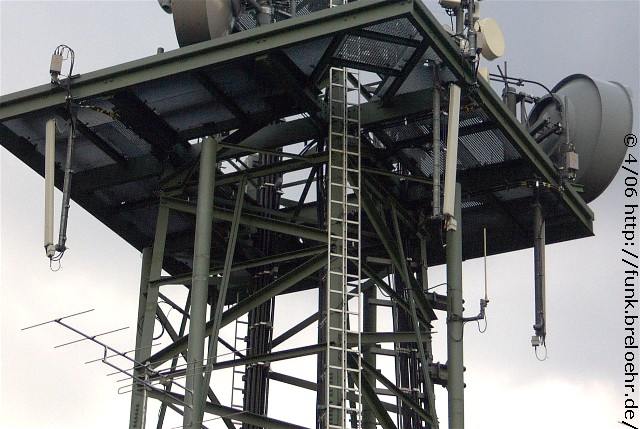

DXBB13 - Installation an unterer Plattform 2006
T-Mobile GSM: CI 3722 20° (52m, 3 Panels), 5403 140° (52m, 3 Panels), 5405 260° (52m, 3 Panels)
Vodafone GSM: CI 11131 SE (53m, 1 Panel), 11132 NW (30m, 2 Panels)
E-Plus GSM: CI 15996 90° (34m, 2 Panels), 16006 270° (34m, 2 Panels), 58420 350° (34m, 1 Panel) NEU
o2 GSM: CI 6685 0° (24m, 1 Panel), 26685 120° (30m, 1 Panel), 46685 260° (30m, 1 Panel)
Vodafone UMTS CI 11131 0° (24m, 1 Panel), 11132 120° (24m, 1 Panel), 11133 240° (24m, 1 Panel)
E-Plus UMTS 0°/90°/270° (je 34m, 1 Panel)

Last Update: 29.06.2006
